1. USB
Tipos de conectores más comunes
USB Type-A: El más habitual en PCs y equipos desde hace años.
USB Type-B: Usado en impresoras, escáneres, discos externos. Lifewire
USB Mini / Micro: Versiones más pequeñas para dispositivos móviles antiguos.
USB Type-C: El conector reversible moderno, que soporta datos, video y alimentación.

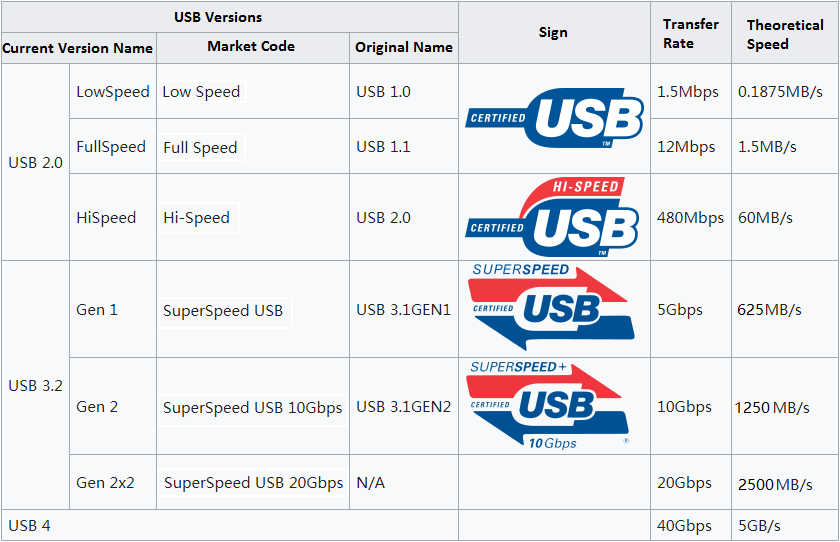

Versiones / velocidades importantes
| Versión | Velocidad típica | Notas |
|---|---|---|
| USB 1.0 / 1.1 | ~12 Mbps | Antigua, casi no se usa hoy. |
| USB 2.0 | 480 Mbps | Muy común. |
| USB 3.0 (también “SuperSpeed”) | ~5 Gbps | Insertos plásticos suelen ser azules. Lifewire+2CORSAIR+2 |
| USB 3.1 / 3.2 Gen2 | ~10 Gbps | Mejora sobre 3.0. |
| USB 3.2 Gen2x2 | ~20 Gbps | Doble canal de 10 Gbps. |
| USB4 / USB4 v2.0 | 40-80+ Gbps | Solo con Type-C, compatibilidad con Thunderbolt. Tom's Hardware |
Colores típicos en los puertos (guía general)
Blanco → USB 1.x USB Memory Direct
Negro → USB 2.0 BloggerPilot
Azul → USB 3.0
Turquesa / verde-azulado → USB 3.1 gen2 / 3.2
Amarillo o rojo → Puertos especiales ( carga, standby ) o USB 3.2 USB Memory Direct
2. HDMI
Conectores comunes
Según la norma, hay varios tipos: uk.rs-online.com+1
Tipo A: conector estándar (19 pines) – el más usado.
Tipo B: dual-link, prácticamente no se usa.
Tipo C: “Mini HDMI” – para portátiles, cámaras.
Tipo D: “Micro HDMI” – aún más pequeño.
Tipo E: para automóviles / entornos industriales (bloqueo, protección de polvo/humedad).
Versiones / estandares de cables
Según la versión de HDMI cambian características como resolución, HDR, ancho de banda: Intel+1
HDMI 1.0 → Básico, HDTV, audio + vídeo.
HDMI 1.4 → Soporte para 4K 30Hz, 3D, ARC (Audio Return Channel).
HDMI 2.0 → 4K 60Hz, HDR, mayor ancho de banda.
HDMI 2.1 → Hasta 8K 60Hz o 4K 120Hz, eARC, VRR (Variable Refresh Rate).
Cables: “Standard”, “High Speed”, “Premium High Speed”, “Ultra High Speed” según características. Intel
3. DisplayPort
Conectores / versiones
Conector “estándar” DisplayPort de tamaño completo. Eaton
Conector Mini DisplayPort (mDP) – versión más pequeña usada en portátiles.
Versión de estándar: Wikipedia
DP 1.0/1.1 → hasta ~10.8 Gbps.
DP 1.2 → mejoras, permite MST (varios monitores en cadena).
DP 1.4 → añade HDR, DS C (compresión de flujo).
DP 2.0/2.1 → hasta ~80 Gbps (UHBR20), altísimas resoluciones/refrescos.
Características destacadas
Ideal para PCs / monitores gaming por su alta capacidad y características como VRR, múltiples monitores.
No tan usado en TVs como HDMI, pero muy eficiente en entornos de escritorio.
Aunque versiones más nuevas existen, el cable físico puede ser el mismo; lo importante es la capacidad del equipo y del cable de soportar el ancho de banda.
